정격 및 성능
| 제품 모델명 | DMC-32 | DMC-40 | DMC-48 | |||
| 정격 KS C 4504 |
3상 농형모터 |
AC 3급 | 200/220V | 5.5kW 26A | 7.5kW 35A | 11kW 48A |
| 380/440V | 11kW 25A | 15kW 32A | 15kW 35A | |||
| 500/550V | 11kW 20A | 15kW 26A | 15kW 28A | |||
| AC 4급 | 200/220V | 4.5kW 20A | 5.5kW 25A | 7.5kW 30A | ||
| 380/440V | 7.5kW 17A | 11kW 24A | 11kW 28A | |||
| 단상모터 | 100V | 1.2kW 26A | 1.7kW 35A | - | ||
| 200V | - | - | - | |||
| 저항부하 (DC 1급) |
2극 직렬 | 110V | 25A | 25A | 35A | |
| 220V | 12A | 12A | 15A | |||
| 3극 직렬 | 110V | 25A | 35A | 50A | ||
| 220V | 22A | 30A | 40A | |||
| 통전전류 AC 1급 | 50A | 60A | 70A | |||
| 수명(만회) | 전기적 | 200 | 200 | 200 | ||
| 기계적 | 1,500 | 1,500 | 1,500 | |||
| 보조접점(표준) | 2a2b | |||||
| 보조접점 | 측면부착(Side-On) | DAU-2S | ||||
| 윗면부착(Head-On) | DAU-2H, DAU-4H | |||||
| 설치방식 | 나사, 레일 설치 겸용 | |||||
| [ W × H × D ] 외형치수(mm) | 68 × 82 × 94.4 | |||||
| [가로 × 세로] 설치치수(mm) | 30~35 × 48~60 | |||||

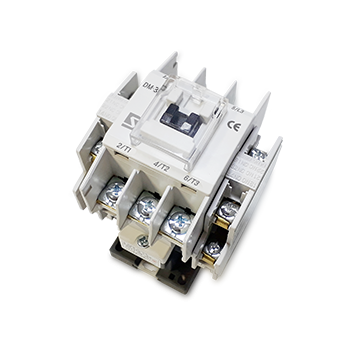

DMC-32, DMC-40, DMC-48는 동일한 외형 프레임을 적용한 전자접촉기 제품군입니다. 공통된 외관과 설치 치수를 유지하면서도, 모델별 정격 용량과 내부 구성에 따라 다양한 사용 조건에 대응할 수 있도록 설계되었습니다.
외형치수
설치치수 및 접점구성
