정격 및 성능
| 제품 모델명 | DMC-75 | DMC-85 | DMC-100 | |||
| 정격 KS C 4504 |
3상 농형모터 |
AC 3급 | 200/220V | 18.5kW 75A | 19kW 80A | 25kW 100A |
| 380/440V | 37kW 75A | 37kW 80A | 50kW 100A | |||
| 500/550V | 37kW 64A | 45kW 75A | 55kW 80A | |||
| AC 4급 | 200/220V | 13kW 55A | 15kW 65A | 19kW 80A | ||
| 380/440V | 25kW 52A | 30kW 62A | 37kW 75A | |||
| 단상모터 | 100V | - | - | - | ||
| 200V | - | - | - | |||
| 저항부하 (DC 1급) |
2극 직렬 | 110V | 50A | 50A | 80A | |
| 220V | 20A | 20A | 50A | |||
| 3극 직렬 | 110V | 70A | 80A | 100A | ||
| 220V | 55A | 60A | 80A | |||
| 통전전류 AC 1급 | 110A | 135A | 150A | |||
| 수명(만회) | 전기적 | 150 | 150 | 100 | ||
| 기계적 | 1,000 | 1,000 | 1,000 | |||
| 보조접점(표준) | 2a2b | |||||
| 보조접점 | 측면부착(Side-On) | DAU-2S | ||||
| 윗면부착(Head-On) | DAU-2H, DAU-4H | |||||
| 설치방식 | 나사, 레일 설치 겸용 | |||||
| [ W × H × D ] 외형치수(mm) | 94 × 120 × 115.7 | |||||
| [가로 × 세로] 설치치수(mm) | 50~60 × 100 / 60 x 95 | |||||

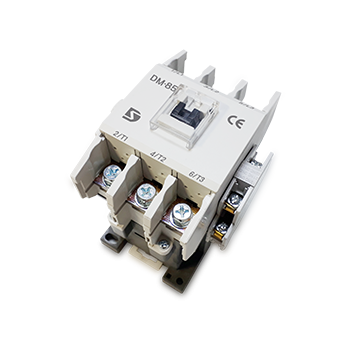

DMC-75, DMC-85, DMC-100는 동일한 외형 프레임을 적용한 전자접촉기 제품군입니다. 공통된 외관과 설치 치수를 유지하면서도, 모델별 정격 용량과 내부 구성에 따라 다양한 사용 조건에 대응할 수 있도록 설계되었습니다.
외형치수
설치치수 및 접점구성
